Rosca americana (UTS) | Série grossa (UNC) e fina (UNF) | Diâmetro e broca de rosqueamento

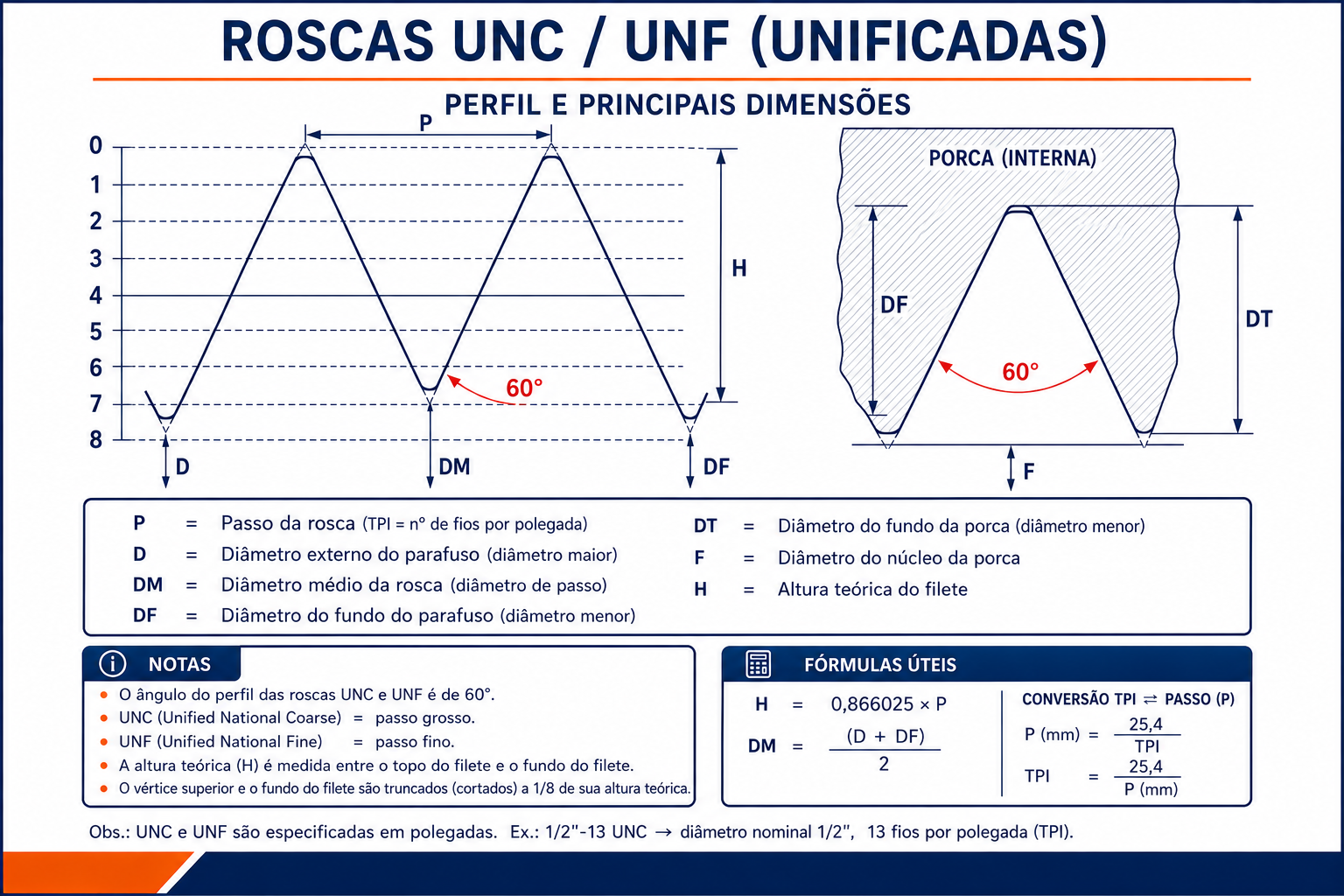

Figura 1: Perfil da rosca UTS/Unificada (ângulo de 60°). P = passo (TPI = fios por polegada), D = diâmetro externo do parafuso, DM = diâmetro médio da rosca, DF = diâmetro do fundo do parafuso, DT = diâmetro do fundo da porca, F = diâmetro do núcleo da porca.
- Exemplo: 1/4-20 UNC = diâmetro nominal 1/4 polegada, 20 filetes por polegada (TPI), série grossa.
- Para diâmetros abaixo de 1/4″, usa-se numeração (Nº4, Nº6, Nº8, Nº10) em vez de fração.
A rosca UNC/UNF (Unified Thread Standard) é o padrão americano de fixação, usado em parafusos, porcas e componentes de máquinas e veículos de origem americana. Tem o mesmo ângulo de perfil da rosca métrica (60°), mas é medida em polegadas — por isso é comum confundir um parafuso métrico com um americano de tamanho parecido. UNC (série grossa) é mais usada em uso geral; UNF (série fina) oferece melhor ajuste e resistência à vibração. A tabela abaixo apresenta as duas séries lado a lado, com diâmetro, rosca por polegada (TPI) e broca recomendada.
- Padrão de referência: UTS (Unified Thread Standard) — ASME B1.1
- Unidade: polegadas e milímetros, TPI = rosca por polegada
- Publicado em: julho de 2026 · Atualizado em: julho de 2026
| Designação | Diâmetro Nominal (mm) | Diâmetro Nominal (pol) | UNC - Rosca por Polegada | UNC - Broca (mm) | UNF - Rosca por Polegada | UNF - Broca (mm) |
|---|---|---|---|---|---|---|
| Nº4 | 2.845 | 0.112 | 40 | 2.26 | 48 | 2.37 |
| Nº6 | 3.505 | 0.138 | 32 | 2.71 | 40 | 2.87 |
| Nº8 | 4.166 | 0.164 | 32 | 3.45 | 36 | 3.45 |
| Nº10 | 4.826 | 0.190 | 24 | 3.80 | 32 | 4.04 |
| 1/4 | 6.350 | 0.250 | 20 | 5.11 | 28 | 5.41 |
| 5/16 | 7.938 | 0.3125 | 18 | 6.53 | 24 | 6.91 |
| 3/8 | 9.525 | 0.375 | 16 | 7.94 | 24 | 8.43 |
| 7/16 | 11.113 | 0.4375 | 14 | 9.35 | 20 | 9.80 |
| 1/2 | 12.700 | 0.500 | 13 | 10.72 | 20 | 11.51 |
| 9/16 | 14.288 | 0.5625 | 12 | 12.30 | 18 | 13.10 |
| 5/8 | 15.875 | 0.625 | 11 | 13.49 | 18 | 14.68 |
| 3/4 | 19.050 | 0.750 | 10 | 16.67 | 16 | 17.46 |
| 7/8 | 22.225 | 0.875 | 9 | 19.45 | 14 | 20.64 |
| 1 | 25.400 | 1.000 | 8 | 22.23 | 12 | 23.42 |
💡 Exemplo prático: Um parafuso 3/8-16 UNC tem diâmetro nominal de 9,525 mm e 16 filetes por polegada — use broca de aproximadamente 7,94 mm. Já um 3/8-24 UNF (mesmo diâmetro, série fina) usa broca de 8,43 mm.
🛠️ Ferramentas recomendadas
Para trabalhar com rosca americana, estas ferramentas ajudam:
- Jogo de machos e cossinetes UNC (polegada)
- Jogo de brocas
- Jogo de chaves combinadas em polegada
- Óleo de corte para rosqueamento
- Paquímetro digital — para conferir o diâmetro antes de rosquear
❓ Perguntas Frequentes sobre Rosca UNC/UNF
- Qual a diferença entre UNC e UNF? UNC (série grossa) tem menos filetes por polegada e é mais resistente e fácil de montar. UNF (série fina) tem mais filetes, melhor ajuste e mais resistência à vibração, mas é mais sensível a cross-threading (rosqueamento torto).
- Como saber se um parafuso é métrico ou UNC/UNF? Meça o passo com um pente de rosca ou paquímetro: rosca métrica tem passo em milímetros (ex: 1,5 mm); rosca americana é contada em filetes por polegada (TPI). Também é comum a cabeça ter marcações diferentes.
- Rosca métrica e UNC/UNF são intercambiáveis? Não. Mesmo diâmetros parecidos (ex: M6 e 1/4″) têm passo e perfil ligeiramente diferentes — misturar pode danificar a rosca.
- O que significa a numeração Nº4, Nº6, Nº8? É o sistema usado para parafusos americanos com diâmetro menor que 1/4 polegada — quanto maior o número, maior o diâmetro.
- Esta tabela serve para rosca BSP ou NPT? Não. BSP e NPT são padrões de rosca para tubos (vedação), com perfil e finalidade diferentes da UNC/UNF, que é rosca de fixação.
