Tabela rápida de rosca métrica ISO: passo grosso, passos finos e broca para rosqueamento

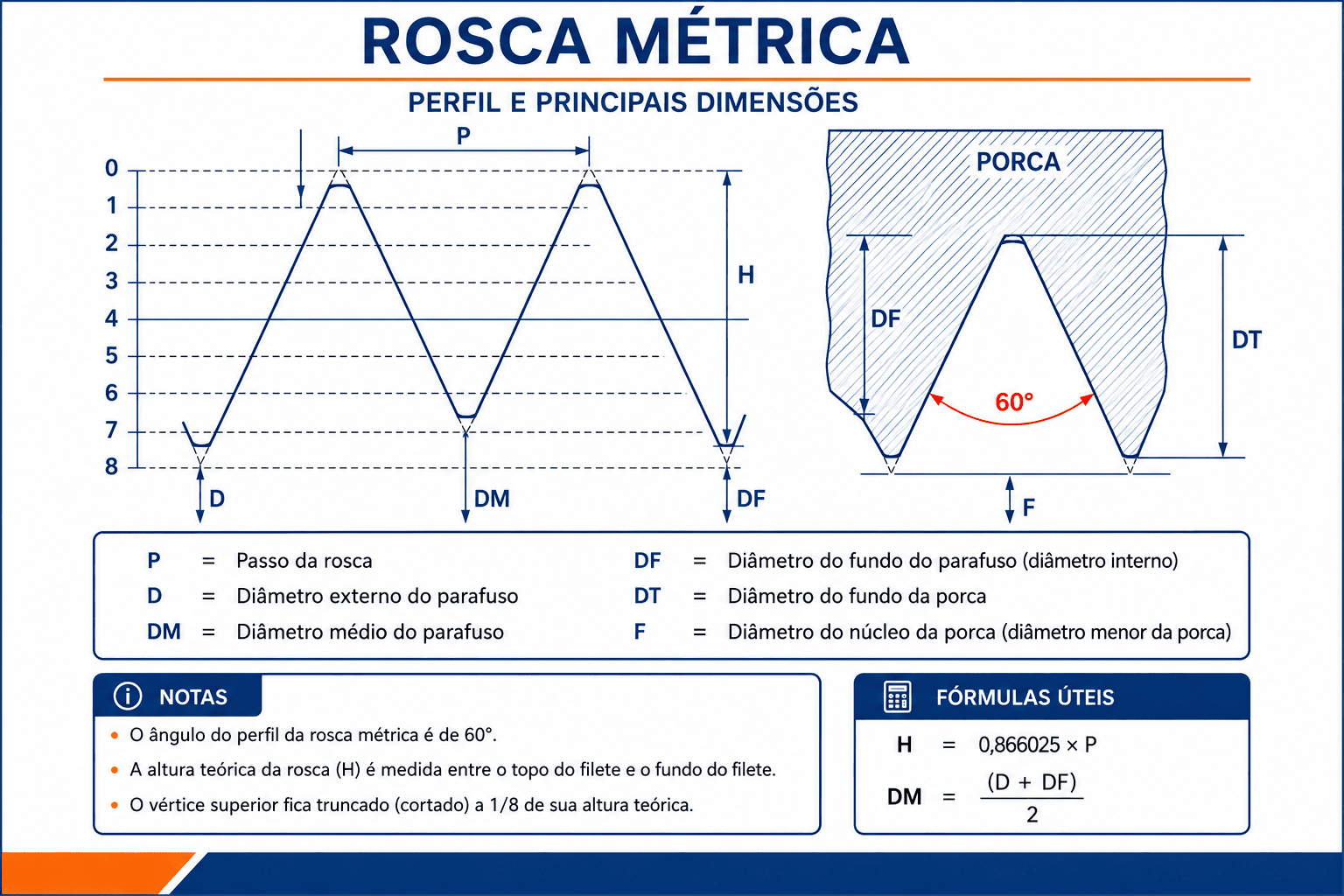

Figura 1: Perfil básico da rosca métrica ISO (ângulo de 60°, conforme ISO 68-1). P = passo, D = diâmetro externo do parafuso, DM = diâmetro médio do parafuso, DF = diâmetro do fundo do parafuso, DT = diâmetro do fundo da porca, F = diâmetro do núcleo da porca.
- H (altura teórica da rosca) = 0,866025 × P
- DM (diâmetro médio) = (D + DF) / 2
O vértice superior do filete é truncado (cortado) a 1/8 da altura teórica H — por isso a rosca real tem topo achatado, não pontiagudo.
A rosca métrica ISO é o sistema de rosca mais utilizado mundialmente, padronizado pela ISO 724 e ISO 261. Composta por rosca reta de 60°, é aplicada em parafusos, porcas, buchas e componentes mecânicos de uso geral. A tabela abaixo apresenta as dimensões básicas dos tamanhos mais comuns, incluindo passo grosso (série normal), passos finos e o diâmetro da broca para o pré-furo de rosqueamento.
Resposta rápida
- M6 × 1,0: broca de 5,0 mm.
- M8 × 1,25: broca de 6,8 mm.
- M10 × 1,5: broca de 8,5 mm.
- M12 × 1,75: broca de 10,2 mm.
Esses valores correspondem ao passo grosso padrão e ao macho de corte. Para passo fino, localize a designação completa na tabela e consulte a coluna de broca correspondente.
Como ler a designação
M8 × 1,25 significa diâmetro nominal de 8 mm e passo de 1,25 mm. Quando o passo não é informado, normalmente considera-se o passo grosso padrão. A broca indicada é para o pré-furo antes de usar o macho, não para um furo de passagem de parafuso.
- Normas de referência: ISO 68-1, ISO 261, ISO 724
- Unidade: milímetros (mm)
- Publicado em: julho de 2026 · Atualizado em: setembro de 2026
Tabela de rosca métrica ISO
Digite a medida completa no campo de busca, como M10 ou M12. Compare o passo grosso ou fino com a respectiva coluna de broca para rosqueamento.
| Designação | Diâmetro Nominal (mm) | Passo Grosso (mm) | Passo Fino 1 (mm) | Passo Fino 2 (mm) | Diâmetro de Flanco (mm) | Diâmetro Menor (mm) | Broca Passo Grosso (mm) | Classe de Tolerância | Broca Passo Fino 1 (mm) | Broca Passo Fino 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 3.00 | 0.50 | — | — | 2.675 | 2.459 | 2.50 | 6H/6g | — | — |
| M4 | 4.00 | 0.70 | — | — | 3.545 | 3.242 | 3.30 | 6H/6g | — | — |
| M5 | 5.00 | 0.80 | — | — | 4.480 | 4.134 | 4.20 | 6H/6g | — | — |
| M6 | 6.00 | 1.00 | — | — | 5.350 | 4.917 | 5.00 | 6H/6g | — | — |
| M8 | 8.00 | 1.25 | 1.00 | — | 7.188 | 6.647 | 6.80 | 6H/6g | 7.00 | — |
| M10 | 10.00 | 1.50 | 1.25 | 1.00 | 9.026 | 8.376 | 8.50 | 6H/6g | 8.80 | 9.00 |
| M12 | 12.00 | 1.75 | 1.50 | 1.25 | 10.863 | 10.106 | 10.20 | 6H/6g | 10.50 | 10.80 |
| M14 | 14.00 | 2.00 | 1.50 | — | 12.701 | 11.835 | 12.00 | 6H/6g | 12.50 | — |
| M16 | 16.00 | 2.00 | 1.50 | — | 14.701 | 13.835 | 14.00 | 6H/6g | 14.50 | — |
| M18 | 18.00 | 2.50 | 1.50 | — | 16.376 | 15.294 | 15.50 | 6H/6g | 16.50 | — |
| M20 | 20.00 | 2.50 | 2.00 | 1.50 | 18.376 | 17.294 | 17.50 | 6H/6g | 18.00 | 18.50 |
| M22 | 22.00 | 2.50 | 1.50 | — | 20.376 | 19.294 | 19.50 | 6H/6g | 20.50 | — |
| M24 | 24.00 | 3.00 | 2.00 | — | 22.051 | 20.752 | 21.00 | 6H/6g | 22.00 | — |
| M27 | 27.00 | 3.00 | 2.00 | — | 25.051 | 23.752 | 24.00 | 6H/6g | 25.00 | — |
| M30 | 30.00 | 3.50 | 2.00 | — | 27.727 | 26.211 | 26.50 | 6H/6g | 28.00 | — |
| M33 | 33.00 | 3.50 | 2.00 | — | 30.727 | 29.211 | 29.50 | 6H/6g | 31.00 | — |
| M36 | 36.00 | 4.00 | 3.00 | — | 33.402 | 31.670 | 32.00 | 6H/6g | 33.00 | — |
| M39 | 39.00 | 4.00 | 3.00 | — | 36.402 | 34.670 | 35.00 | 6H/6g | 36.00 | — |
| M42 | 42.00 | 4.50 | 3.00 | — | 39.077 | 37.129 | 37.50 | 6H/6g | 39.00 | — |
| M45 | 45.00 | 4.50 | 3.00 | — | 42.077 | 40.129 | 40.50 | 6H/6g | 42.00 | — |
| M48 | 48.00 | 5.00 | 3.00 | — | 44.752 | 42.587 | 43.00 | 6H/6g | 45.00 | — |
💡 Fórmula prática: Ø da broca ≈ D − P (diâmetro nominal menos o passo). Exemplos: M6 × 1,0 usa 5,0 mm; M8 × 1,25 usa 6,8 mm; M10 × 1,5 usa 8,5 mm; e M12 × 1,75 usa 10,2 mm. Os valores comerciais podem ser arredondados conforme a broca disponível.
Importante: os valores são referências usuais para macho de corte e aproximadamente 75% de formação do filete. Para macho conformador, o pré-furo é maior e deve seguir a recomendação do fabricante do macho, considerando também o material da peça.
🛠️ Ferramentas recomendadas
Para produzir roscas com qualidade, estas ferramentas ajudam:
- Kit de machos e cossinetes métricos
- Jogo de machos HSS
- Porta-macho (vira-macho)
- Óleo de corte para rosqueamento
- Jogo de brocas HSS
- Paquímetro digital — para conferir o diâmetro antes de rosquear
❓ Perguntas Frequentes sobre Rosca Métrica
- Qual a diferença entre rosca métrica grossa e fina? A grossa (série normal) é o padrão para cada diâmetro e oferece maior resistência mecânica. A fina tem mais filetes, proporcionando melhor ajuste e menor vibração.
- Como identificar uma rosca métrica? A designação começa com “M” seguido do diâmetro em mm. Ex: M8 × 1,25 = diâmetro 8 mm, passo 1,25 mm.
- Qual norma define a rosca métrica ISO? As principais são ISO 68-1 (perfil), ISO 261 (combinações) e ISO 724 (dimensões básicas).
- O que é classe de tolerância 6H e 6g? 6H é para roscas internas (porcas) e 6g para externas (parafusos). Define o ajuste e folga entre as peças.
- Esta tabela serve para qualquer tipo de rosca? Não. É válida apenas para rosca métrica ISO. Roscas UNC, UNF, BSP, NPT e Whitworth possuem dimensões diferentes.
- A broca muda quando o passo é fino? Sim. Como o passo fino é menor, o pré-furo normalmente é maior. Use a coluna de broca correspondente ao passo fino escolhido.
- Posso usar esta tabela com macho conformador? Não diretamente. O macho conformador desloca material e exige um pré-furo maior, definido pelo fabricante conforme o material e a porcentagem de formação desejada.
